Bimetalické káblové oko Typu: CAA-M

Bimetalické káblové oko Typu: CAA-M
Bimetalické káblové oko Typu: CAA-M

Bimetalické káblové oko Typu: CAA-M

Bimetalické káblové oko Typu: CAA-M
Bimetalické káblové oko Typu: CAA-M
Kategória: Inštalačný materiál

Bimetalické káblové oko
CodeCAA-M

Fixovanie , samotné oko medené
Hliníková časť (dutinka)pre zasunutie kábla

Bimetalické káblové oká série CAA-M sú vyrobené z hliníka s čistotou rovnou alebo vyššou ako 99,5% a medené oko. Samotný valec (dutinka) je zvarom pripevnená k medenej časti(oko), čím sa dosahuje čo najlepší prechod medzi medeným okom a hliníkovým valcom. Dutinka(valec) pre zavedenie kábla je uzavretá a naplnené mastnotou, aby sa zabránilo oxidácii hliníka.



CERTIFICATES

2011/65/EU 2011/65/EU

Technická charakteristika

Rozmerová dimenzia Káblové oko
Materiál (dutinka-valec) Hliník
Materiál (oko) Elektrolytická meď


application 01

Spare parts list 02


                 ZOZNAM PRODUKTOV

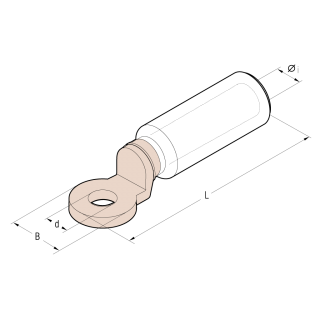

TYP Ø Diera mm Øi B L d Otvor Stredové vzdialenosti Balné množstvo Minimálne balné množstvo TYP kábla Maximálny rozmer
CAA10-M12 a CAA16-M12 12 mm 4.3 mm a 5.5 mm 24 mm 87 mm 13 mm     90 3 Hliník Maximálny rozmer 10 mm2 a Maximálny rozmer 16 mm2
CAA25-M12 12 mm 6.5 mm 24 mm 87 mm 13 mm     90 3 Hliník Maximálny rozmer 25 mm2
CAA35-M12 12 mm 8 mm 24 mm 87 mm 13 mm     90 3 Hliník Maximálny rozmer 35 mm2
CAA35-20-M12 12 mm 8 mm 24 mm 87 mm 13 mm     60 3 Hliník Maximálny rozmer 35 mm2
CAA50-M12 12 mm 9 mm 24 mm 87 mm 13 mm     60 3 Hliník Maximálny rozmer 50 mm2
CAA70-M12 12 mm 11 mm 24 mm 87 mm 13 mm     60 3 Hliník Maximálny rozmer 70 mm2
CAA95-M12 12 mm 12.5 mm 24 mm 87 mm 13 mm     60 3 Hliník Maximálny rozmer 95 mm2
CAA120-M12 12 mm 13.7 mm 31 mm 111 mm 13 mm     30 3 Hliník Maximálny rozmer 120 mm2
CAA150-M12 12 mm 15.5 mm 31 mm 111 mm 13 mm     30 3 Hliník Maximálny rozmer 150 mm2
CAA185-M12 12 mm 17 mm 35 mm 116 mm 13 mm     18 3 Hliník Maximálny rozmer 185 mm2
CAA240-M12 12 mm 19.5 mm 35 mm 116 mm 13 mm     18 3 Hliník Maximálny rozmer 240 mm2
CAA300-34-M12 12 mm 22.5 mm 35 mm 120 mm 13 mm     15 3 Hliník Maximálny rozmer 300 mm2
CAA300-34-M16 16 mm 22.5 mm 35 mm 120 mm 17 mm     15 3 Hliník Maximálny rozmer 300 mm2
CAA300-M16 16 mm 23.3 mm 35 mm 152.5 mm 16.5 mm     12 3   Maximálny rozmer 300 mm2
CAA400-M16 16 mm 26 mm 35 mm 152.5 mm 16.5 mm     12 3 Hliník Maximálny rozmer 400 mm2
CAA500-M16-TNBD 16 mm 29.1 mm 35 mm 152.5 mm 16.5 mm     12 3 Hliník Maximálny rozmer 500 mm2
CAA630-4M8 8 mm 32.5 mm 60 mm 200 mm 9 mm 4 30 mm 9 3 Hliník Maximálny rozmer 630 mm2
