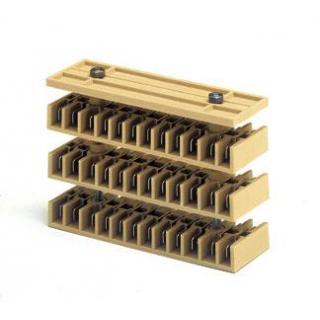

CABUR CF900 , CF.12/CPT
Multipólová svorkovnica so špeciálnými pripojeniami
|
|
||||||||||||||||||||||||||||||||||||||||
Multipólová svorkovnica s plochým zasúvacím úchytkom 6,3 x 0,8 mm , pripojenia (2 pre každý pól) s béžovým alebo modrým polyamidovým izolačným telom UL94V-0.
TECHNICKÁ CHARAKTERISTIKA:
- menovitý prierez : 2,5 mm2
- menovitý prúd (podľa IEC 60947-7-1) : 20 A
- menovité napätie (podľa IEC 60947-7-1) : 500 V
- menovité impulzné výdržné napätie / stupeň znečistenia : 6 KV / 3
Príslušenstvo :
- Horná časť : z béžového polyamidu CF / PT
- Horná časť : z modrého polyamidu CF / PT (Ex) i
- Horná špeciálna koncová časť : z polyamidu CF / PTM
- Izolačné puzdro : z béžového polyamidu CF / B
- Závitové tyče M4 : z pozinkovanej ocele CF / TR
- Matica (skrutka) : z polyamidu CF / DD
Svorky CF.12 / 1 + 1 môžu byť namontované nezávisle alebo sa prekrývať. V obidvoch prípadoch sa jediná svorkovnica alebo jedna umiestnená na vrchu zostavy
uzavrie pomocou koncovej časti CF / PT (hrúbka 4 mm). Upevnenie na panel sa môže uskutočniť prostredníctvom:
- skrutky s primeranou dĺžkou (vzdialenosť medzi otvormi 69,5 mm)
- závitovej tyče M4
Aby bola zaistená maximálna izolácia od zeme a správna montáž prekrývajúcich sa svorkovnicových dosiek je potrebné vložiť špeciálne CF / BI puzdrá na príslušné otvory izolačných telách. Žiadne priechody sa nevyžadujú medzi svorkovnicu a koncovou sekciu.
Uvedená koncová časť má vyryté číslovanie od 1 do 12 pre ľahkú identifikácia pólov. Zasúvateľné prípojky sú úplne chránené pred vonkajším prostredím , dostatočne izolované navzájom membránami, sú vyrobené z medeného zinku, zliatiny s vysokým percentom medi a sú elektroliticky upravené, antioxidáciou
pokovované niklom alebo na požiadanie strieborný povlak (CF.12 / 1 + 1 / AG katalógové číslo CFA10).
