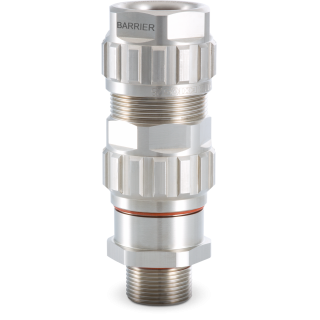

EXIOS + BARRIER Poniklovaná mosadz káblové vývodky pre nebezpečné oblasti
exios +barrier Poniklovaná mosadz
Poznámky:
- SW (mm) - veľkosť použiteľnosti vidlicového kľúča
| AG | Veľkosť | Ø A1 (mm) | Ø A2 (mm) | Ø A3 (mm) | GL (mm) | H max. (mm) | SW (mm) | D (mm) | Max.poč.Jadier | Upínací krúžok 1 | Upínací krúžok 2 | Obj. číslo |
| M16x1,5 | 20 - 1 | 6 - 12 | 8,2 | 7,9 | 16 | 68,5 | 22 | 27 | 8 | 0 - 0,7 | 0,7 - 1,25 | 1.606.1603.50 |
| M20x1,5 | 20 - 1 | 6 - 12 | 8,2 | 7,9 | 16 | 68,5 | 22 | 27 | 8 | 0 - 0,7 | 0,7 - 1,25 | 1.606.2003.50 |
| M20x1,5 | 20 - 2 | 9 - 16 | 12 | 8,8 | 16 | 74,3 | 24 | 29 | 10 | 0 - 0,7 | 0,7 - 1,25 | 1.606.2003.51 |
| M20x1,5 | 20 - 3 | 12,5 - 20,5 | 14 | 11,5 | 16 | 80,5 | 30 | 35 | 15 | 0 - 0,7 | 0,7 - 1,4 | 1.606.2003.52 |
| M25x1,5 | 20 - 3 | 12,5 - 20,5 | 14 | 11,5 | 16 | 80,5 | 30 | 35 | 15 | 0 - 0,7 | 0,7 - 1,4 | 1.606.2503.51 |
| M25x1,5 | 25 | 16,9 - 26 | 20 | 16,4 | 16 | 91 | 36 | 42 | 25 | 0 - 0,7 | 0,9 - 1,6 | 1.606.2503.50 |
| M32x1,5 | 32 | 22 - 33 | 26 | 21,4 | 16 | 96 | 46 | 52 | 45 | 0 - 0,7 | 1,3 - 2,0 | 1.606.3203.50 |
| M40x1,5 | 40 | 28 - 41 | 33,2 | 27,6 | 16 | 107 | 55 | 64 | 70 | 0 - 0,7 | 1,3 - 2,0 | 1.606.4003.50 |
| M50x1,5 | 50 | 36 - 52,6 | 44,2 | 37,5 | 16 | 131,5 | 65 | 73 | 85 | 0 - 1,0 | 1,5 - 2,5 | 1.606.5003.50 |
| M63x1,5 | 63 | 46 - 65,3 | 56,2 | 47,3 | 16 | 144,5 | 80 | 90 | 120 | 0 - 1,0 | 1,5 - 2,5 | 1.606.6303.50 |
| M75x1,5 | 75 | 57 - 78 | 68,2 | 58,0 | 16 | 154 | 95 | 107 | 150 | 0 - 1,0 | 1,5 - 2,5 | 1.606.7503.50 |
| NPT 3/8" | 20 - 1 | 6 - 12 | 8,2 | 7,9 | 16 | 64 | 22 | 27 | 8 | 0 - 0,7 | 0,7 - 1,25 | 1.606.3803.70 |
| NPT 1/2" | 20 - 2 | 9 - 12 | 12 | 8,8 | 20 | 68 | 24 | 29 | 10 | 0 - 0,7 | 0,7 - 1,25 | 1.606.1203.70 |
| NPT 1/2" | 20 - 3 | 12,5 - 20,5 | 14 | 11,5 | 20 | 73 | 30 | 35 | 15 | 0 - 0,7 | 0,7 - 1,4 | 1.606.1203.71 |
| NPT 3/4" | 25 | 16,9 - 26 | 20 | 16,4 | 20,5 | 81,3 | 36 | 42 | 25 | 0 - 0,7 | 0,9 - 1,6 | 1.606.3403.70 |
| NPT 1" | 32 | 22 - 33 | 26 | 21,4 | 25 | 85,5 | 46 | 52 | 45 | 0 - 0,7 | 1,3 - 2,0 | 1.606.1003.70 |
| NPT 1 1/4" | 40 | 28 - 41 | 33,2 | 27,6 | 26 | 94,4 | 55 | 64 | 70 | 0 - 0,7 | 1,3 - 2,0 | 1.606.5403.70 |
| NPT 1 1/2" | 40 | 28 - 41 | 33,2 | 27,6 | 26,5 | 94,4 | 55 | 64 | 70 | 0 - 0,7 | 1,3 - 2,0 | 1.606.6403.70 |
| NPT 2" | 50 | 36 - 52,6 | 44,2 | 37,5 | 27 | 116,3 | 65 | 73 | 85 | 0 - 1,0 | 1,5 - 2,5 | 1.606.2003.70 |
| NPT 2 1/2" | 63 | 46 - 65,3 | 56,2 | 47,3 | 40 | 127,6 | 80 | 90 | 120 | 0 - 1,0 | 1,5 - 2,5 | 1.606.5203.70 |
| NPT 3" | 75 | 57 - 78 | 68,2 | 58,0 | 41,5 | 136,6 | 95 | 107 | 150 | 0 - 1,0 | 1,5 - 2,5 | 1.606.3003.70 |
