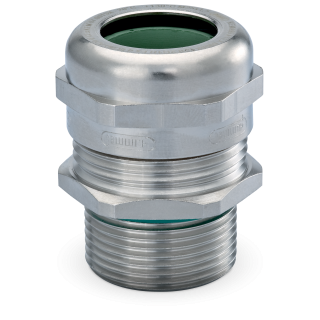

Káblové prechodky HSK-M-Ex-d, HSK-M-PVDF-Ex-d

Kategória: Káblové priechodky radu HSK-Ex-d

HSK-M-Ex-d

Štandardné káblové priechodky pre oblasť odolnú voči tlaku z mosadze

Trvalá prevádzková teplota	-60 – 105 °C
Tesniace vložka	FPM
Ex-Úroveň ochrany	II 2G 1D Ex d IIC
Upínacia vložka	PA

Materiál	Poniklovaná mosadz
O-Krúžok	FPM (Metr. pripojovací závit)
Ochrana, tesnosť	IP 68 – 10 bar / IP 69K v špecifikovanom rozsahu zovretia

HSK-M-PVDF-Ex-d

Štandardné káblové priechodky z mosadze odolnú voči tlaku, ktoré sa používajú v chemickom a vysokom teplotnom rozsahu

Trvalá prevádzková teplota	-20 – 130 °C
Tesniace vložka	FPM
Ex-Úroveň ochrany	II 2G 1D Ex d IIC
Upínacia vložka	PVDF

Materiál	Poniklovaná mosadz
O-Ring	FPM (Metr. pripojovací závit)
Ochrana, tesnosť	IP 68 – 10 bar / IP 69K v špecifikovanom rozsahu zovretia

Poznámky :

SW (mm) - veľkosť použiteľnosti vidlicového kľúča

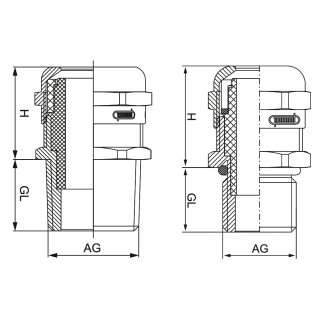

AG	Ø (mm)	GL (mm)	H (mm)	SW (mm)	HSK-M-Ex-d -60°C -105°C	HSK-M-PVDF-Ex-d -20°C -130°C
M 12 x 1,5	3 - 6,5	16	18,7	14	1.622.1200.50	1.634.1200.50
M 12 x 1,5	2 - 5	16	18,7	14	1.622.1200.51	1.634.1200.51
M 16 x 1,5	5 - 10	16	22	20	1.622.1600.50	1.634.1600.50
M 16 x 1,5	3 - 7	16	22	20	1.622.1600.51	1.634.1600.51
M 20 x 1,5	10 - 14	16	25	24	1.622.2000.50	1.634.2000.50
M 20 x 1,5	7 - 12	16	25	24	1.622.2000.51	1.634.2000.51
M 25 x 1,5	13 - 18	16	26,5	30	1.622.2500.50	1.634.2500.50
M 25 x 1,5	9 - 16	16	26,5	30	1.622.2500.51	1.634.2500.51
M 32 x 1,5	18 - 25	16	32	40	1.622.3200.50	1.634.3200.50
M 32 x 1,5	14 - 20	16	32	40	1.622.3200.51	1.634.3200.51
M 40 x 1,5	22 - 32	16	38,5	50	1.622.4000.50	1.634.4000.50
M 40 x 1,5	20 - 26	16	38,5	50	1.622.4000.51	1.634.4000.51

NPT 3/8"	5 - 10	16	22	20	1.622.3800.70	1.634.3800.70
NPT 3/8"	3 - 7	16	22	20	1.622.3800.71	1.634.3800.71
NPT 1/2"	10 - 14	20	25	24	1.622.1200.70	1.634.1200.70
NPT 1/2"	7 - 12	20	25	24	1.622.1200.71	1.634.1200.71
NPT 3/4"	13 - 18	20,5	26,5	30	1.622.3400.70	1.634.3400.70
NPT 3/4"	9 - 16	20,5	26,5	30	1.622.3400.71	1.634.3400.71
NPT 1"	18 - 25	25	32	40	1.622.1000.70
NPT 1"	14 - 20	25	32	40	1.622.1000.71
NPT 1 1/4"	22 - 32	26	38,5	50	1.622.5400.70
NPT 1 1/4"	20 - 26	26	38,5	50	1.622.5400.71
NPT 1 1/2"	22 - 32	26,5	38,5	50	1.622.6400.70
NPT 1 1/2"	20 - 26	26,5	38,5	50	1.622.6400.71
