Káblové spojky rady L-M
Káblové spojky
CodeL-M
Séria káblových spojok L-M je určená na spájanie nízkonapäťových vodičov. Vyrobené z elektrolytickej medenej rúrky, ktorá je rovnaká.
Káblové spojky radu L-M sú žíhané a elektrolyticky pokovované cínom. Majú vnútorný kužeľ na obidvoch koncoch, aby sa uľahčilo zavedenie vodiča a centrálna zarážka na zaistenie správneho polohovania.
CERTIFICATES
According to UL 486A standard (file E125401)
2011/65/EU
Technická charakteristika
| Materiál (telo) | ETP meď elektricky konzervovaná |
| Materiál (švík) | ETP meď elektricky konzervovaná |
ZOZNAM PRODUKTOV

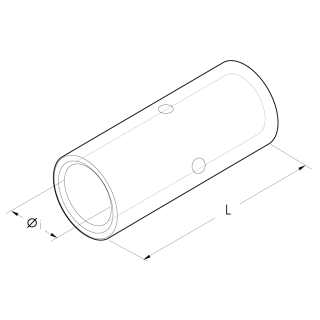

| Typ | Øi | L | Balné množstvo | Minimálne balné množstvo | Maximálny priemer odizolovaného kábla | Typ kábla | Minimálny rozmer | Maximálny rozmer |
| L2-M | 4.6 mm | 25 mm | 1,000 | 100 | 4.6 mm | medený kábl | Maximálny rozmer 10 mm2 | |
| L2-M | 4.6 mm | 25 mm | 1,000 | 100 | 4.6 mm | ohybný medený kábl | Maximálny rozmer 10 mm2 | |
| L3-M | 5.8 mm | 27 mm | 1,000 | 100 | 5.8 mm | medený kábel | Maximálny rozmer 16 mm2 | |
| L3-M | 5.8 mm | 27 mm | 1,000 | 100 | 5.8 mm | ohybný medený kábel | Maximálny rozmer 16 mm2 | |
| L5-M | 7 mm | 29 mm | 500 | 100 | 7 mm | medený kábel | Maximálny rozmer 25 mm2 | |
| L5-M | 7 mm | 29 mm | 500 | 100 | 7 mm | ohybný medený kábel | Maximálny rozmer 25 mm2 | |
| L7-M | 8.9 mm | 33 mm | 400 | 100 | 8.9 mm | medený kábel | Maximálny rozmer 35 mm2 | |
| L10-M | 10 mm | 37 mm | 200 | 50 | 10 mm | medený kábel | Maximálny rozmer 50 mm2 | |
| L14-M | 11.3 mm | 39 mm | 200 | 50 | 11.3 mm | medený kábel | Maximálny rozmer 70 mm2 | |
| L19-M | 13.5 mm | 43 mm | 100 | 25 | 13.5 mm | medený kábel | Maximálny rozmer 95 mm2 | |
| L24-M | 15.2 mm | 47 mm | 100 | 25 | 15.2 mm | medený kábel | Maximálny rozmer 120 mm2 | |
| L30-M | 16.7 mm | 58 mm | 50 | 25 | 16.7 mm | medený kábel | Maximálny rozmer 150 mm2 | |
| L37-M | 19.2 mm | 64 mm | 50 | 25 | 19.2 mm | medený kábel | Maximálny rozmer 185 mm2 | |
| L48-M | 21.1 mm | 75 mm | 30 | 15 | 21.1 mm | medený kábel | Maximálny rozmer 240 mm2 | |
| L60-M | 23.7 mm | 90 mm | 20 | 10 | 23.7 mm | medený kábel | Maximálny rozmer 300 mm2 | |
| L80-M | 27 mm | 94 mm | 15 | 5 | 27 mm | medený kábel | Maximálny rozmer 400 mm2 | |
| L100-M | 30.3 mm | 98 mm | 12 | 1 | 30.3 mm | medený kábel | Maximálny rozmer 500 mm2 | |
| L120-M | 33.4 mm | 105 mm | 12 | 1 | 34.4 mm | medený kábel | Maximálny rozmer 630 mm2 | |
| L160-M | 38 mm | 112 mm | 9 | 1 | 38 mm | ohybný medený kábel | Maximálny rozmer 630 mm2 | |
| L160-M | 38 mm | 112 mm | 9 | 1 | 38 mm | medený kábel | Maximálny rozmer 800 mm2 | |
| L200-M | 44 mm | 120 mm | 6 | 1 | 44 mm | ohybný medený kábel | Maximálny rozmer 800 mm2 | |
| L03-M | 1.8 mm | 15 mm | 6,000 | 100 | 1.8 mm | ohybný medený kábel | Minimálny rozmer 0,25 mm2 | Maximálny rozmer 1,5 mm2 |
| L03-M | 1.8 mm | 15 mm | 6,000 | 100 | 1.8 mm | medený kábel | Minimálny rozmer 0,25 mm2 | Maximálny rozmer 1,5 mm2 |
| L06-M | 2.4 mm | 15 mm | 4,000 | 100 | 2.4 mm | medený kábel | Minimálny rozmer 1,5 mm2 | Maximálny rozmer 2,5 mm2 |
| L06-M | 2.4 mm | 15 mm | 4,000 | 100 | 2.4 mm | ohybný medený kábel | Minimálny rozmer 1,5 mm2 | Maximálny rozmer 2,5 mm2 |
| L1-M | 3.6 mm | 22 mm | 2,000 | 100 | 3.6 mm | ohybný medený kábel | Minimálny rozmer 4 mm2 | Maximálny rozmer 6 mm2 |
| L1-M | 3.6 mm | 22 mm | 2,000 | 100 | 3.6 mm | medený kábel | Minimálny rozmer 4 mm2 | Maximálny rozmer 6 mm2 |
| L7-M | 8.9 mm | 33 mm | 400 | 100 | 8.9 mm | ohybný medený kábel | Minimálny rozmer 25 mm2 | Maximálny rozmer 35 mm2 |
| L10-M | 10 mm | 37 mm | 200 | 50 | 10 mm | ohybný medený kábel | Minimálny rozmer 35 mm2 | Maximálny rozmer 50 mm2 |
| L14-M | 11.3 mm | 39 mm | 200 | 50 | 11.3 mm | ohybný medený kábel | Minimálny rozmer 50 mm2 | Maximálny rozmer 70 mm2 |
| L19-M | 13.5 mm | 43 mm | 100 | 25 | 13.5 mm | ohybný medený kábel | Minimálny rozmer 70 mm2 | Maximálny rozmer 95 mm2 |
| L24-M | 15.2 mm | 47 mm | 100 | 25 | 15.2 mm | ohybný medený kábel | Minimálny rozmer 95 mm2 | Maximálny rozmer 120 mm2 |
| L30- M |
16.7 mm | 58 mm | 50 | 25 | 16.7 mm | ohybný medený kábel | Minimálny rozmer 120 mm2 | Maximálny rozmer 150 mm2 |
| L37-M | 19.2 mm | 64 mm | 50 | 25 | 19.2 mm | ohybný medený kábel | Minimálny rozmer 150 mm2 | Maximálny rozmer 185 mm2 |
| L48-M | 21.1 mm | 75 mm | 30 | 15 | 21.1 mm | ohybný medený kábel | Minimálny rozmer 185 mm2 | Maximálny rozmer 240 mm2 |
| L60-M | 23.7 mm | 90 mm | 20 | 10 | 23.7 mm | ohybný medený kábel | Minimálny rozmer 240 mm2 | Maximálny rozmer 300 mm2 |
| L80-M | 27 mm | 94 mm | 15 | 5 | 27 mm | ohybný medený kábel | Minimálny rozmer 300 mm2 | Maximálny rozmer 400 mm2 |
| L100-M | 30.3 mm | 98 mm | 12 | 1 | 30.3 mm | ohybný medený kábel | Minimálny rozmer 400 mm2 | Maximálny rozmer 500 mm2 |
| L120-M | 33.4 mm | 105 mm | 12 | 1 | 34.4 mm | ohybný medený kábel | Minimálny rozmer 500 mm2 | Maximálny rozmer 630 mm2 |
