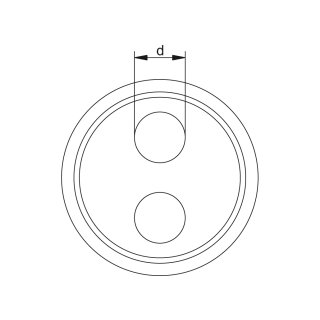

Multi-hustotné vložky pre štandardné káblové priechodky HSK
HSK-ME
Poznámky:
- Tieto vložky sú príklady, ďalšie vložky na požiadanie
- Ďalšie materiály na požiadanie
- Vložky sú vhodné iba na montáž do armatúr série HSK
| zodpovedá nasledujúcim rozmerom | zodpovedá nasledujúcim rozmerom | zodpovedá nasledujúcim rozmerom | počet dier x d | číslo | počet dier x d | číslo | číslo bez otvorov |
| PG 7 / KR PG 9 | 1,5* | 1.089.0712.19 | 1.089.0799.19 | ||||
| PG 9 / KE PG 7 / KR PG 11 | M 16 x 1,5 | NPT 3/8" | 4 x 1,4 | 1.089.0900.19 | 2 x 3 | 1.089.0901.19 | 1.089.0999.19 |
| 5 x 1,6 | 1.089.0902.19 | 10 x 1,4 | 1.089.0904.19 | ||||
| 4 x 2,3 | 1.089.0908.19 | 1 x 2,2* | 1.089.0916.19 | ||||
| PG 11 / KE PG 9 / KR PG 13,5 | M 16 x 1,5 / 16 | 2 x 3 | 1.089.1100.19 | 3 x 3 | 1.089.1101.19 | 1.089.1199.19 | |
| 2 x 4 | 1.089.1102.19 | 3 x 1,5 | 1.089.1103.19 | ||||
| PG 13,5 / KE PG 11 / KR PG 16 | M 20 x 1,5 | NPT 1/2" | 3 x 2 | 1.089.1300.19 | 6 x 3 | 1.089.1301.19 | 1.089.1399.19 |
| 3 x 4 | 1.089.1302.19 | 2 x 5 | 1.089.1303.19 | ||||
| 3 x 3 | 1.089.1304.19 | 1 x 5* | 1.089.1312.19 | ||||
PG 16 / KE PG 13,5 / KR PG 21 |
M 16 x 1,5 / 16 | NPT 1/2" (16) | 4 x 4 | 1.089.1602.19 | 5 x 4 | 1.089.1603.19 | 1.089.1699.19 |
| 6 x 4 | 1.089.1604.19 | 2 x 6 | 1.089.1605.19 | ||||
| 6 x 3 | 1.089.1607.19 | 3 x 4 | 1.089.1601.19 | ||||
| 4 x 5 | 1.089.1611.19 | 2 x 4,5 | 1.089.1614.19 | ||||
| PG 21 / KE PG 16 | M 25 x 1,5 | NPT 3/4" | 4 x 6 | 1.089.2100.19 | 3 x 7 | 1.089.2101.19 | 1.089.2199.19 |
| 2 x 8 | 1.089.2102.19 | 4 x 5 | 1.089.2103.19 | ||||
| 3 x 5,2 | 1.089.2106.19 | 1 x 5,8* | 1.089.2113.19 | ||||
| PG 29 | M 32 x 1,5 | NPT 1" / 11 / 4" | 6 x 6,5 | 1.089.2900.19 | 4 x 9 | 1.089.2901.19 | 1.089.2999.19 |
| 2 x 6 | 1.089.2905.19 | ||||||
| PG 36 | M 40 x 1,5 | NPT 1 1/2" | 5 x 9 | 1.089.3600.19 | 7 x 9 | 1.089.3601.19 | 1.089.3699.19 |
| 6 x 8 | 1.089.3602.19 | 2 x 15 | 1.089.3603.19 | ||||
| PG 42 | M 50 x 1,5 | 1.089.4299.19 | |||||
| PG 48 | M 63 x 1,5 | 8 x 10 | 1.089.4800.19 | 6 x 12 | 1.089.4801.19 | 1.089.4899.19 |
