SM-N Vsunka pre ohybné trubkové vedenia
Polyamid-Vsunka pre ohybné trubky N
Patentované pre rýchlu montáž na ohybné trubky
Poznámky :
- SW (mm) - veľkosť použiteľnosti vidlicového kľúča

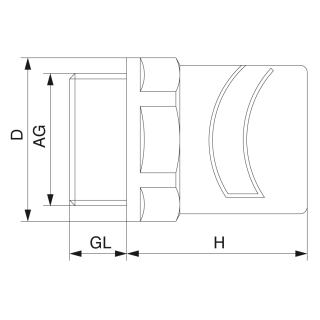

| AG | GL (mm) | H (mm) | D (mm) | SW (mm) | DN | Šedá | Čierna |
| M 16 x 1,5 | 8 | 23 | 20 | 17 | 10 | 1.511.1600.50 | 1.511.1601.50 |
| M 20 x 1,5 | 9 | 28 | 26,5 | 24 | 14 | 1.511.2000.50 | 1.511.2001.50 |
| M 25 x 1,5 | 11 | 32 | 38,5 | 35 | 23 | 1.511.2500.50 | 1.511.2501.50 |
| M 32 x 1,5 | 11 | 35 | 46 | 42 | 29 | 1.511.3200.50 | 1.511.3201.50 |
| PG 9 | 8 | 23 | 19 | 17 | 10 | 1.511.0900.14 | 1.511.0901.14 |
| PG 11 | 8 | 25 | 23 | 21 | 12 | 1.511.1100.14 | 1.511.1101.14 |
| PG 13,5 | 9 | 28 | 26,5 | 24 | 14 | 1.511.1300.14 | 1.511.1301.14 |
| PG 16 | 10 | 29 | 30 | 27 | 17 | 1.511.1600.14 | 1.511.1601.14 |
| PG 21 | 11 | 32 | 38,5 | 35 | 23 | 1.511.2100.14 | 1.511.2101.14 |
| PG 29 | 11 | 35 | 46 | 42 | 29 | 1.511.2900.14 | 1.511.2901.14 |
| PG 36 | 13 | 41 | 54,5 | 50 | 37 | 1.511.3600.14 | 1.511.3601.14 |
| PG 48 | 14 | 46 | 70 | 64 | 50 | 1.511.4800.14 | 1.511.4801.14 |
| NPT 3/8" | 15 | 23 | 19 | 17 | 10 | 1.511.3800.70 | 1.511.3801.70 |
| NPT 1/2" | 13 | 29 | 30 | 27 | 17 | 1.511.1216.70 | 1.511.1217.70 |
| NPT 3/4" | 13 | 32 | 38,5 | 35 | 23 | 1.511.3400.70 | 1.511.3401.70 |
| NPT 1" | 15 | 35 | 46 | 42 | 29 | 1.511.1000.70 | 1.511.1001.70 |
