Vysokonapäťové medené káblové kolíky Typu MT-C

Kategória: Inštalačný materiál

Vysokonapäťové medené káblové kolíky
CodeMT-C

Vysokonapäťové medené káblové kolíky radu MT-C sú určené pre vysokonapäťové aplikácie do 33 kV. Vyrábajú sa z medi s vysokou čistotou, žíhajú a pokovujú cínom. Rozšírený hlaveň vylepšuje elektrické aj mechanické vlastnosti. Páčka alebo kolík robí tieto konektory ideálne na zakončenie vodičov do kontaktných blokov.

CERTIFICATES

2011/65/EU

Technická charakteristika

Materiál (telo)	ETP meď elektricky konzervovaná
Materiál (spoj)	ETP meď elektricky konzervovaná

ZOZNAM PRODUKTOV

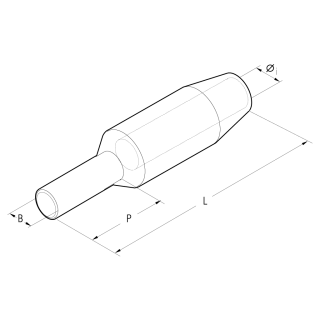

TYP	Øi	Øi	B	P	L	Balné množstvo	Minimálne balné množstvo	Maximálny priemer odizolovaného kábla	Typ kábla	Maximálny a minimálny rozmer
MT25-C8		6.8 mm	8 mm	35 mm	80 mm	90	3	6.8 mm	Okrúhly medený kábel	Maximálny rozmer 25 mm2
MT40S-C8		8.2 mm	8 mm	35 mm	80 mm	90	3	8.2 mm	Okrúhly medený kábel	Maximálny rozmer 30 mm2
MT40S-C14-80		8.2 mm	14 mm	80 mm	123 mm	90	3	8.2 mm	Okrúhly medený kábel	Maximálny rozmer 30 mm2
MT50R-C8		8.8 mm	8 mm	35 mm	80 mm	90	3	8.8 mm	Okrúhly medený kábel	Maximálny rozmer 50 mm2
MT50R-C10		88 mm	10 mm	35 mm	80 mm	90	3	8.8 mm	Okrúhly medený kábel	Maximálny rozmer 50 mm2
MT50S-C8		9.5 mm	8 mm	35 mm	80 mm	90	3	9.5 mm	Tvarovaná meď	Maximálny rozmer 50 mm2
MT50S-C10		9.5 mm	10 mm	35 mm	80 mm	90	3	9.5 mm	Tvarovaná meď	Maximálny rozmer 50 mm2
MT50S-C14-80		9.5 mm	14 mm	80 mm	123 mm	30	3	9.5 mm	Tvarovaná meď	Maximálny rozmer 50 mm2
MT95R-C10		12 mm	10 mm	45 mm	110 mm	60	3	12 mm	Tvarovaná meď	Maximálny rozmer 80 mm2
MT95R-C12		12 mm	12 mm	45 mm	110 mm	60	3	12 mm	Tvarovaná meď	Maximálny rozmer 80 mm2
MT95R-C10		12 mm	10 mm	45 mm	110 mm	60	3	12 mm	Okrúhly medený kábel	Maximálny rozmer 95 mm2
MT95R-C12		12 mm	12 mm	45 mm	110 mm	60	3	12 mm	Okrúhly medený kábel	Maximálny rozmer 95 mm2
MT150R-C12		15 mm	12 mm	45 mm	110 mm	60	3	15 mm	Tvarovaná meď	Maximálny rozmer 120 mm2
MT150R-C16		15 mm	16 mm	45 mm	110 mm	30	3	15 mm	Tvarovaná meď	Maximálny rozmer 120 mm2
MT150S-C12		16.5 mm	12 mm	45 mm	110 mm	60	3	16.5 mm	Tvarovaná meď	Maximálny rozmer 150 mm2
MT150S-C14-80		16.5 mm	14 mm	80 mm	145 mm	45	3	16.5 mm	Tvarovaná meď	Maximálny rozmer 150 mm2
MT150S-C16		16.5 mm	16 mm	45 mm	110 mm	60	3	16.5 mm	Tvarovaná meď	Maximálny rozmer 150 mm2
MT150S-C12		16.5 mm	12 mm	45 mm	110 mm	60	3	16.5 mm	Okrúhly medený kábel	Maximálny rozmer 160 mm2
MT150S-C14-80		16.5 mm	14 mm	80 mm	145 mm	45	3	16.5 mm	Okrúhly medený kábel	Maximálny rozmer 160 mm2
MT150S-C16		16.5 mm	16 mm	45 mm	110 mm	60	3	16.5 mm	Okrúhly medený kábel	Maximálny rozmer 160 mm2
MT200R-C10		17 mm	16 mm	45 mm	110 mm	30	3	17 mm	Tvarovaná meď	Maximálny rozmer 160 mm2
MT200R-C16		17 mm	16 mm	45 mm	110 mm	30	3	17 mm	Tvarovaná meď	Maximálny rozmer 160 mm2
MT200R-C10		17 mm	10 mm	45 mm	110 mm	30	3	17 mm	Okrúhly medený kábel	Maximálny rozmer 200 mm2
MT200R-C16		17 mm	16 mm	45 mm	110 mm	30	3	17 mm	Okrúhly medený kábel	Maximálny rozmer 200 mm2
MT240R-C12		19.5 mm	12 mm	50 mm	115 mm	30	3	19.5 mm	Tvarovaná meď	Maximálny rozmer 200 mm2
MT240R-C16		19.5 mm	16 mm	50 mm	115 mm	30	3	19.5 mm	Tvarovaná meď	Maximálny rozmer 200 mm2
MT240R-C12		19.5 mm	12 mm	50 mm	115 mm	30	3	19.5 mm	Okrúhly medený kábel	Maximálny rozmer 240 mm2
MT240R-C16		19.5 mm	16 mm	50 mm	115 mm	30	3	19.5 mm	Okrúhly medený kábel	Maximálny rozmer 240 mm2
MT315R-C16		21.5 mm	16 mm	50 mm	115 mm	30	3	21.5 mm	Tvarovaná meď	Maximálny rozmer 240 mm2
MT315R-C16		21.5 mm	16 mm	50 mm	115 mm	30	3	21.5 mm	Okrúhly medený kábel	Maximálny rozmer 315 mm2
MT315S-C16		24 mm	16 mm	60 mm	130 mm	30	3	24 mm	Tvarovaná meď	Maximálny rozmer 315 mm2
MT40S-C8		8.2 mm	8 mm	35 mm	80 mm	90	3	8.2 mm	Tvarovaná meď	Minimálny rozmer 30 mm2 a Maximálny rozmer 40 mm2
MT40S-C10		8.2 mm	10 mm	35 mm	80 mm	90	3	8.2 mm	Tvarovaná meď	Minimálny rozmer 30 mm2 a Maximálny rozmer 40 mm2
MT40S-C14-80		8.2 mm	14 mm	80 mm	123 mm	90	3	8.2 mm	Tvarovaná meď	Minimálny rozmer 30 mm2 a Maximálny rozmer 40 mm2
MT70S-C10		11.2 mm	10 mm	35 mm	90 mm	60	3	11.2 mm	Tvarovaná meď	Minimálny rozmer 63 mm2 a Maximálny rozmer 70 mm2
MT150R-C12		15 mm	12 mm	45 mm	110 mm	60	3	15 mm	Okrúhly medený kábel	Minimálny rozmer 120 mm2 a Maximálny rozmer 150 mm2
MT150R-C16		15 mm	16 mm	45 mm	110 mm	30	3	15 mm	Okrúhly medený kábel	Minimálny rozmer 120 mm2 a Maximálny rozmer 150 mm2
