Vysokonapäťové medené spojky Typu: MT-GC
Vysokonapäťové káblové spojky
CodeMT-GC
Séria vysokonapäťových káblových spojok MT-TD a MT-GC je navrhnutá na pripojenie vodičov pri vysokonapäťových aplikáciách do 33 kV. Vyrábajú sa z medi s vysokou čistotou, sú žíhané a pokované cínom. Séria MT-GC je vybavená pevným dorazom, ktorý tvorí bariéru medzi spojenými vodičmi, čo zabraňuje miešaniu olejov alebo tukov, ktoré môžu byť prítomné, v jednom kábli kontaminujúcom druhý kábel. Konektory MT-TD sú vhodné na spojenie káblov rovnakého typu.
CERTIFICATES
2011/65/EU
Technická charakteristika
| Rozmerová dimenzia | Káblová spojka |
| Materiál | ETP meď elektricky konzervovaná |
ZOZNAM PRODUKTOV

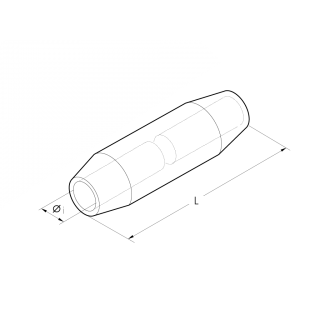

| TYP | Øi | L | Balné množstvo | Minimálne balné množstvo | Maximálny priemer odizolovaného kábla | TYP kábla | Maximálny rozmer |
| MT25-GC | 6.8 mm | 60 mm | 90 | 3 | 6.8 mm | Medený okrúhly kábel | Maximálny rozmer 25 mm2 |
| MT25-GC | 6.8 mm | 60 mm | 90 | 3 | 6.8 mm | IEC228 (BS6360) Round | Maximálny rozmer 25 mm2 |
| MT25-GC | 6.8 mm | 60 mm | 90 | 3 | 6.8 mm | IEC228 (BS6360) Sector | Maximálny rozmer 25 mm2 |
| MT40S-GC | 8.2 mm | 60 mm | 90 |
3 |
8.2 mm | Kompaktný medený okrúhly kábel | Maximálny rozmer 30 mm2 |
| MT50R-GC | 8.7 mm | 60 mm | 90 | 3 | 8.7 mm | Kompaktný medený okrúhly kábel | Maximálny rozmer 50 mm2 |
| MT50S-GC | 9.5 mm | 60 mm | 90 | 3 | 9.5 mm | Tvarovaná meď | Maximálny rozmer 50 mm2 |
| MT95R-GC | 12 mm | 80 mm | 30 | 3 | 12 mm | Tvarovaná meď | Maximálny rozmer 80 mm2 |
| MT95R-GC | 12 mm | 80 mm | 30 | 3 | 12 mm | Kompaktný medený okrúhly kábel | Maximálny rozmer 95 mm2 |
| MT150R-GC | 15 mm | 80 mm | 30 | 3 | 15 mm | Tvarovaná meď | Maximálny rozmer 120 mm2 |
| MT150S-GC | 16.5 mm | 80 mm | 30 | 3 | 16.5 mm | Tvarovaná meď | Maximálny rozmer 150 mm2 |
| MT150S-GC | 16.5 mm | 80 mm | 30 |
3 |
16.5 mm | Kompaktný medený okrúhly kábel | Maximálny rozmer 160 mm2 |
| MT200R-GC | 17 mm | 100 mm | 30 | 3 | 17 mm | Tvarovaná meď | Maximálny rozmer 160 mm2 |
| MT200R-GC | 17 mm | 100 mm | 30 | 3 | 17 mm | Kompaktný medený okrúhly kábel | Maximálny rozmer 200 mm2 |
| MT240R-GC | 19.2 mm | 100 mm | 30 | 3 | 19.2 mm | Tvarovaná meď | Maximálny rozmer 200 mm2 |
| MT240R-GC | 19.2 mm | 100 mm | 30 | 3 | 19.2 mm | Kompaktný medený okrúhly kábel | Maximálny rozmer 240 mm2 |
| MT315R-GC | 21.5 mm | 100 mm | 30 | 3 | 21.5 mm | Tvarovaná meď | Maximálny rozmer 240 mm2 |
| MT315R-GC | 21.5 mm | 100 mm | 30 | 3 | 21.5 mm | Kompaktný medený okrúhly kábel | Maximálny rozmer 315 mm2 |
| MT315S-GC | 23.7 mm | 100 mm | 30 | 3 | 23.7 mm | Tvarovaná meď | Maximálny rozmer 315 mm2 |
| MT40S-GC | 8.2 mm | 60 mm | 90 | 3 | 8.2 mm | Tvarovaná meď | Minimálny rozmer 30 mm2 a Maximálny rozmer 40 mm2 |
| MT70S-GC | 11 mm | 70 mm | 30 | 3 | 11 mm | Tvarovaná meď | Minimálny rozmer 63 mm2 a Maximálny rozmer 70 mm2 |
| MT95S-GC | 13.5 mm | 80 mm | 30 | 3 | 13.5 mm | Tvarovaná meď | Minimálny rozmer 95 mm2 a Maximálny rozmer 100 mm2 |
| MT150R-GC | 15 mm | 80 mm | 30 | 3 | 15 mm | Kompaktný okrúhly medený kábel | Minimálny rozmer 120 mm2 a Maximálny rozmer 150 mm2 |
