Záslepka V-Ms-Ex / V-Ms-FPM-Ex / V-Ms-VMQ-Ex
V-Ms-Ex / V-Ms-FPM-Ex / V-Ms-VMQ-Ex
Poznámky:
-
SW (mm) - veľkosť použiteľnosti vidlicového kľúča

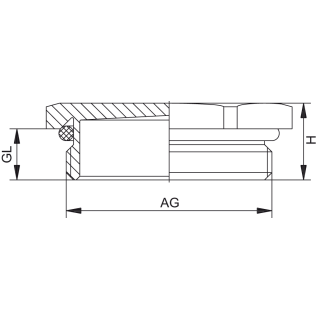

| AG | GL (mm) | H (mm) | SW (mm) | V-Ms-Ex -20°C -95°C | V-Ms-FPM-Ex -20°C -180°C | V-Ms-VMQ-Ex -60°C -180°C |
| M 12 x 1,5 | 6,5 | 9,5 | 14 | 1.197.1200.50 | 1.198.1200.50 | 1.199.1200.50 |
| M 16 x 1,5 | 6 | 9 | 19 | 1.197.1600.50 | 1.198.1600.50 | 1.199.1600.50 |
| M 20 x 1,5 | 6 | 9,5 | 22 | 1.197.2000.50 | 1.198.2000.50 | 1.199.2000.50 |
| M 25 x 1,5 | 7 | 10,5 | 30 | 1.197.2500.50 | 1.198.2500.50 | 1.199.2500.50 |
| M 32 x 1,5 | 8 | 12,5 | 41 | 1.197.3200.50 | 1.198.3200.50 | 1.199.3200.50 |
| M 40 x 1,5 | 8 | 13 | 46 | 1.197.4000.50 | 1.198.4000.50 | 1.199.4000.50 |
| M 50 x 1,5 | 9 | 15 | 55 | 1.197.5000.50 | 1.198.5000.50 | 1.199.5000.50 |
| M 63 x 1,5 | 10 | 16,5 | 70 | 1.197.6300.50 | 1.198.6300.50 | 1.199.6300.50 |
| PG 7 | 5 | 8 | 14 | 1.197.0700.01 | ´ 1.198.0700.01 | 1.199.0700.01 |
| PG 9 | 6 | 9 | 17 | 1.197.0900.01 | 1.198.0900.01 | 1.199.0900.01 |
| PG 11 | 6 | 9,5 | 20 | 1.197.1100.01 | 1.198.1100.01 | 1.199.1100.01 |
| PG 13,5 | 6,5 | 10 | 22 | 1.197.1300.01 | 1.198.1300.01 | 1.199.1300.01 |
| PG 16 | 6,5 | 10 | 24 | 1.197.1600.01 | 1.198.1600.01 | 1.199.1600.01 |
| PG 21 | 7 | 10,5 | 30 | 1.197.2100.01 | 1.198.2100.01 | 1.199.2100.01 |
| PG 29 | 8 | 12,5 | 41 | 1.197.2900.01 | 1.198.2900.01 | 1.199.2900.01 |
| PG 36 | 8 | 13 | 50 | 1.197.3600.01 | 1.198.3600.01 | 1.199.3600.01 |
| PG 42 | 9 | 15 | 58 | 1.197.4200.01 | 1.198.4200.01 | 1.199.4200.01 |
| PG 48 | 10 | 16,5 | 65 | 1.197.4800.01 | 1.198.4800.01 | 1.199.4800.01 |
