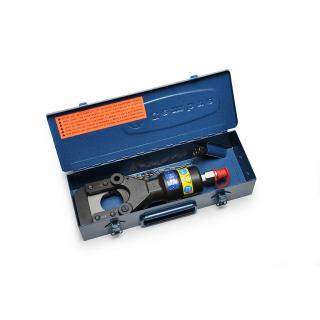

Hydraulická strihacia hlava TC 04N

Hydraulická strihacia hlava TC 04N


Hadraulická rezná-strihacia hlava
CodeTC04N



Hydraulická rezná-strihacia hlava s rýchlospojkou pre pripojenie k hydraulickým čerpadlom s pracovným tlaku 700 bar Max.





CUTTING CAPACITY

Materiál

Sila
(daN/mm2)

Max. rezný priemer (mm)



Laná
&
Vodiče

Meď

≤ 41

45

Hliník

≤ 20

45

ALDREY

≤ 34

45

Železo

≤ 180

INDICATIVE EXAMPLES:

7 x 3,0 : Ø est. = 9,0 mm

19 x 2,1 : Ø est. = 10,5 mm

19 x 2,3 : Ø est. = 11,5 mm

MULTI STRANDS STEEL

(STRANDS Qty ≥ 200)

≤ 180

18

ACSR

≤ 180

45

INDICATIVE EXAMPLES:

26 x 2,50 + 7 x 1,95 : Ø est. = 15,85

26 x 3,06 + 7 x 2,38 : Ø est. = 19,38

26 x 3,60 + 7 x 2,80 : Ø est. = 22,80

54 x 3,50 + 19 x 2,10 : Ø est. = 31,50

54 x 4,36 + 19 x 2,62 : Ø est. = 39,20

Laná

Železo

≤ 60

18

≤ 42

20

Meď

≤ 30

30

≤ 25

32

Hliník

≤ 16

45





Technical characteristics

PROPERTIES
Type of action Cutting
Maximum cutting diameter 45 mm
Nominal pressure 700 bar
Width 100 mm
Length 311 mm
Weight 3.9 kg
