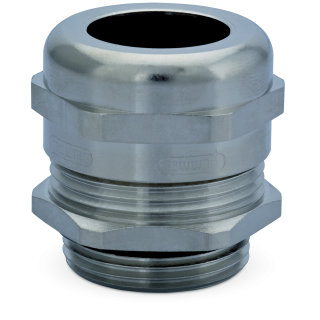

Kovová vývodka HSK-INOX / HSK-INOX-PVDF PG a NPT závit
HSK-INOX / HSK-*INOX-PVDF PG ZÁVITOM
Poznámky:
- Ďalšie tesniace materiály napr. Silikón na vyžiadanie
- Pokyny na inštaláciu pre max. Priemer kábla viz www.hummel.com
| AG | |Ø| (mm) | GL (mm) | H (mm) |
SW (mm) |
HSK-INOX 1.4305 -40°C - 100°C |
HSK-INOX- PVDF 1.4305 -35 -150°C |
HSK-INOX 1,4404 -40 -100°C |
HSK-INOX- PVDF 1.4404 -35°C - 150 |
| PG7 | 3-6,5 | 5 | 19 | 14 | 1.695.0700.01 | 1.696.0700.01 | 1.675.0700.01 | 1.676.0700.01 |
| PG7 | 2-5 | 5 | 19 | 14 | 1.695.0700.15 | 1.696.0700.15 | 1.675.0700.15 | 1.676.0700.15 |
| PG9 | 4-8 | 6 | 21 | 17 | 1.695.0900.01 | 1.696.0900.01 | 1.675.0900.01 | 1.676.0900.01 |
| PG9 | 2-6 | 6 | 21 | 17 | 1.695.0900.15 | 1.696.0900.15 | 1.675.0900.15 | 1.676.0900.15 |
| PG11 | 5-10 | 6 | 22 | 22 | 1.695.1100.01 | 1.696.1100.01 | 1.675.1100.01 | 1.676.1100.01 |
| PG11 | 3-7 | 6 | 22 | 22 | 1.695.1100.15 | 1.696.1100.15 | 1.675.1100.15 | 1.676.1100.15 |
| PG13,5 | 6-12 | 6,5 | 24 | 22 | 1.695.1300.01 | 1.696.1300.01 | 1.675.1300.01 | 1.676.1300.01 |
| PG13,5 | 5-9 | 6,5 | 24 | 22 | 1.695.1300.15 | 1.696.1300.15 | 1.675.1300.15 | 1.676.1300.15 |
| PG16 | 10-14 | 6,5 | 23 | 24 | 1.695.1600.01 | 1.696.1600.01 | 1.675.1600.01 | 1.676.1600.01 |
| PG16 | 7-12 | 6,5 | 23 | 24 | 1.695.1600.15 | 1.696.1600.15 | 1.675.1600.15 | 1.676.1600.15 |
| PG21 | 13-18 | 7 | 24 | 30 | 1.695.2100.01 | 1.696.2100.01 | 1.675.2100.01 | 1.676.2100.01 |
| PG21 | 9-16 | 7 | 24 | 30 | 1.695.2100.15 | 1.696.2100.15 | 1.675.2100.15 | 1.676.2100.15 |
| PG29 | 18-25 | 8 | 29 | 41 | 1.695.2900.01 | 1.696.2900.01 | 1.675.2900.01 | 1.676.2900.01 |
| PG29 | 13-20 | 8 | 29 | 41 | 1.695.2900.15 | 1.696.2900.15 | 1.675.2900.15 | 1.676.2900.15 |
| PG36 | 22-32 | 8 | 35 | 50 | 1.695.3600.01 | 1.696.3600.01 | 1.675.3600.01 | 1.676.3600.01 |
| PG36 | 20-26 | 8 | 35 | 50 | 1.695.3600.15 | 1.696.3600.15 | 1.675.3600.15 | 1.676.3600.15 |
| PG42 | 32-38 | 9 | 37 | 57 | 1.695.4200.01 | 1.696.4200.01 | 1.675.4200.01 | 1.676.4200.01 |
| PG42 | 25-31 | 9 | 37 | 57 | 1.695.4200.15 | 1.696.4200.15 | 1.675.4200.15 | 1.676.4200.15 |
| PG48 | 37-44 | 10 | 38 | 64 | 1.695.4800.01 | 1.696.4800.01 | 1.675.4800.01 | 1.676.4800.01 |
| PG48 | 29-35 | 10 | 38 | 64 | 1.695.4800.15 | 1.696.4800.15 | 1.675.4800.15 | 1.676.4800.15 |
| AG | |Ø| (mm) | GL (mm) | H (mm) | SW (mm) |
HSK-INOX 1.4305 -40°C - 100°C |
HSK-INOX 1,4404 -40 -100°C |
| NPT 3/8" | 4-8 | 15 | 21 | 17/19 | 1.695.3800.70 | 1.675.3800.70 |
| NPT 3/8" | 2-6 | 15 | 21 | 17/19 | 1.695.3800.71 | 1.675.3800.71 |
| NPT 1/2" | 6-12 | 13 | 24 | 22/24 | 1.695.1200.70 | 1.675.1200.70 |
| NPT 1/2" | 5-9 | 13 | 24 | 22/24 | 1.695.1200.71 | 1.675.1200.71 |
| NPT 3/4" | 13-18 | 13 | 25 | 30 | 1.695.3400.70 | 1.675.3400.70 |
| NPT 3/4" | 9-16 | 13 | 25 | 30 | 1.695.3400.71 | 1.675.3400.71 |
| NPT 1" | 18-25 | 19 | 29 | 41 | 1.695.1000.70 | 1.675.1000.70 |
| NPT 1" | 13-20 | 19 | 29 | 41 | 1.695.1000.71 | 1.675.1000.71 |
