HSK-K-MZ-Ex vývodky s prídavným uchytením proti namáhaniu

HSK-K-MZ-Ex vývodky s prídavným uchytením proti namáhaniu
HSK-K-MZ-Ex vývodky s prídavným uchytením proti namáhaniu

HSK-K-MZ-Ex vývodky s prídavným uchytením proti namáhaniu

Kategória: Káblové vývodky pre špeciálne aplikácie radu HSK EX-e

HSK-K-MZ-Ex

Štandardná káblová vývodka z polyamidu s prídavnou ochranou proti namáhaniu
Trvalá prevádzková teplota -20 – 70 °C
Tesniace vložka NBR
Ex-Úroveň ochrany II 2G 1D
Materiál Polyamid-AL
O-Krúžok NBR
Ochrana, tesnosť IP 68 – 10 bar / IP 69K v špecifikovanom rozsahu











Poznámky:

  • SW (mm) -  veľkosť použiteľnosti vidlicového kľúča

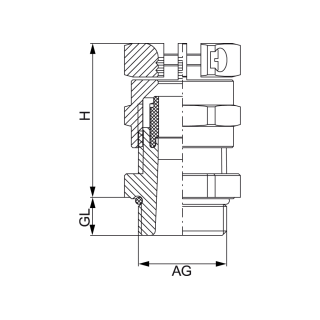

       AG    Ø (mm)    GL (mm)    H (mm)   SW (mm)   Objednávacie číslo
 M 16 x 1,5      4 - 8        15       29        19        1.215.1601.50
 M 20 x 1,5     6 - 12        15      35,5        24        1.215.2001.50
 M 25 x 1,5    13 - 18        11       41        33        1.215.2501.50
 M 32 x 1,5    18 - 25        11       49        42        1.215.3201.50
 M 40 x 1,5    22 - 32        13       58        53        1.215.4001.50
 M 50 x 1,5    32 - 38        13      61,5        60        1.215.5001.50
 M 63 x 1,5    37 - 44        14       62     65 / 68        1.215.6301.50

     PG 9      4 - 8        15      29       19       1.215.0901.14
    PG 11     6 - 10        15     32,5       22       1.215.1101.14
  PG 13,5     6 - 12        15     35,5       24       1.215.1301.14
    PG 16    10 - 14        10     37,5       27       1.215.1601.14
    PG 21    13 - 18        11       41       33       1.215.2101.14
    PG 29    18 - 25        11       49       42       1.215.2901.14
    PG 36    22 - 32        13      58       53       1.215.3601.14
    PG 42    32 - 38        13     61,5       60       1.215.4201.14
    PG 48    37 - 44        14       62       65       1.215.4801.14
