Kovové vývodky HSK-M-MULTI-Ex
HSK-M-MULTI-Ex
Poznámky:
- SW (mm) - veľkosť použiteľnosti vidlicového kľúča

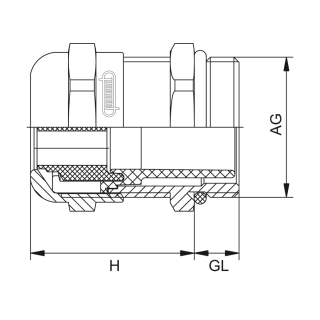

| AG | GL (mm) | H (mm) | SW (mm) | počet dier x d | Obj.číslo | počet dier x d | Obj.číslo |
| M 16 x 1,5 | 6 | 21 | 17 / 19 | 4 x 1,4 | 1.687.1600.50 | 2 x 3 | 1.687.1601.50 |
| M 20 x 1,5 | 6 | 23 | 22 | 6 x 3 | 1.687.2001.50 | 2 x 5 | 1.687.2003.50 |
| M 25 x 1,5 | 7 | 26 | 30 | 4 x 6 | 1.687.2500.50 | 3 x 7 | 1.687.2501.50 |
| M 32 x 1,5 | 8 | 31 | 40 | 6 x 6,5 | 1.687.3200.50 | 4 x 9 | 1.687.3201.50 |
| M 40 x 1,5 | 8 | 37 | 50 | 7 x 9 | 1.687.4001.50 | 2 x 15 | 1.687.4003.50 |
| M 50 x 1,5 | 9 | 37 | 57 | ||||
| M 63 x 1,5 | 10 | 38 | 64 / 68 | 6 x 12 | 1.687.6301.50 | 3 x 18 | 1.687.6302.50 |
| PG 9 | 6 | 21 | 17 | 4 x 1,4 | 1.687.0900.01 | 2 x 3 | 1.687.0901.01 |
| PG 11 | 6 | 22 | 20 | 2 x 4 | 1.687.1102.01 | 3 x 3 | 1.687.1101.01 |
| PG 13,5 | 6,5 | 24 | 22 | 3 x 4 | 1.687.1302.01 | 2 x 5 | 1.687.1303.01 |
| PG 16 | 6,5 | 23 | 24 | 4 x 4 | 1.687.1602.01 | 6 x 4 | 1.687.1604.01 |
| PG 16 | 6,5 | 23 | 24 | 3 x 5,6 | 1.687.1606.01 | 2 x 6 | 1.687.1605.01 |
| PG 21 | 7 | 24 | 30 | 4 x 6 | 1.687.2100.01 | 3 x 7 | 1.687.2101.01 |
| PG 29 | 8 | 29 | 40 | 6 x 6,5 | 1.687.2900.01 | 4 x 9 | 1.687.2901.01 |
| PG 36 | 8 | 35 | 50 | 7 x 9 | 1.687.3601.01 | 2 x 15 | 1.687.3603.01 |
| PG 48 | 10 | 38 | 64 | 6 x 12 | 1.687.4801.01 | 3 x 18 | 1.687.4802.01 |
| NPT 3/8" | 15 | 21 | 17 / 19 | 4 x 1,4 | 1.687.3800.70 | 2 x 3 | 1.687.3801.70 |
| NPT 1/2" | 13 | 24 | 24 | 3 x 4 | 1.687.1220.70 | 2 x 5 | 1.687.1203.70 |
| NPT 3/4" | 13 | 25 | 30 | 4 x 6 | 1.687.3400.70 | 3 x 7 | 1.687.3401.70 |
| NPT 1" | 19 | 29 | 40 | 6 x 6,5 | 1.687.1000.70 | 4 x 9 | 1.687.1001.70 |
